輥壓機(jī)軸徑磨損在線快速修復(fù)

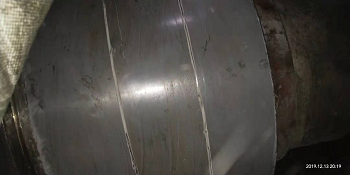

      輥壓機(jī)軸徑磨損設(shè)備數(shù)據(jù)：170-120輥壓機(jī)軸承位修復(fù)，傳動側(cè)軸承位磨損修復(fù)一處，徑向磨損1-1.4mm左右，表面局部因彈簧壓入產(chǎn)生螺紋狀坑洞。

輥壓機(jī)軸徑磨損現(xiàn)場修復(fù)步驟

（1） 使用角度樣板尺查看軸徑磨損情況，根據(jù)磨損深度確定支撐高度與支撐位置；

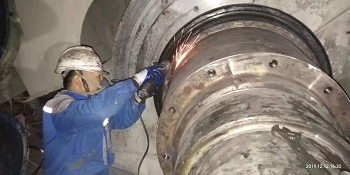

（2） 表面處理：使用氧氣乙炔將表面油污、水分烘烤干凈，使得表面干燥。打磨去除表面氧化層，表面達(dá)到粗糙干凈的狀態(tài)，空試軸承內(nèi)圈，確定軸承初始位置；

（3） 嚴(yán)格按照比例調(diào)和索雷碳納米聚合物材料SD7101H，軸承內(nèi)圈表面擦拭一層SD7000；

（4） 將材料涂抹至修復(fù)表面，涂抹厚度大于磨損深度即可；

（5） 安裝軸承，觀察材料擠出是否均勻；

（6） 材料固化：通過氣焊加熱的方式加快材料的固化，同時提高材料的性能；

（7） 材料固化后拆除軸承，去除表面多余材料；

（8）  回裝軸承，檢查游隙，復(fù)測壓入量，修復(fù)完成。

采用索雷技術(shù)修復(fù)輥壓機(jī)軸解決的問題點：

（1）縮短輥壓機(jī)維修時間，免去整體拆檢所帶來的人工消耗成本；

（2）現(xiàn)場及時、快速實施修復(fù)，索雷碳納米聚合物具有優(yōu)異的機(jī)械性能、物理性能及抗化學(xué)腐蝕等，滿足各種軸類軸承位工作參數(shù)要求，幫助企業(yè)節(jié)省了設(shè)備返廠的維修成本以及時間成本；

總結(jié)：

1. 通過此次在線修復(fù)輥壓機(jī)軸磨損，實現(xiàn)恢復(fù)設(shè)備精度；

2. 根據(jù)軸承位錐度參數(shù)配合軸承內(nèi)圈定型修復(fù)表面，保證磨損部位恢復(fù)原始尺寸以及修復(fù)面光潔度；

3. 軸承內(nèi)圈作為材料定型工裝，裝配后軸承與軸徑配合面可達(dá)到100%接觸，脹緊力均勻無局部受力現(xiàn)象，大大延長軸承使用壽命；將軸承游隙嚴(yán)格控制在最佳運行區(qū)間，有效延長了軸承使用壽命；http://m.adasnake.cn
