減速機(jī)密封滲漏油現(xiàn)場快速修復(fù)

      中聯(lián)水泥旋窯減速機(jī)密封滲漏油嚴(yán)重，滲漏點(diǎn)位于上下殼體結(jié)合面、法蘭結(jié)合面及螺栓位置，漏點(diǎn)多且修復(fù)時(shí)間短。

      索雷技術(shù)工程師前往現(xiàn)場用時(shí)4個(gè)小時(shí)完全解決減速機(jī)密封滲漏油問題！

減速機(jī)結(jié)合面漏油修復(fù)具體的操作過程如下：

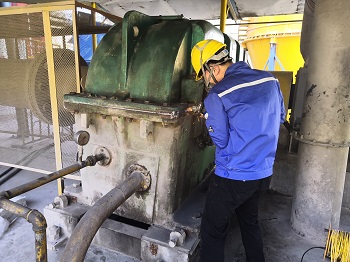

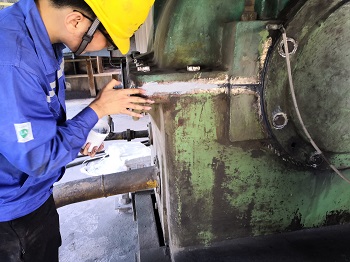

（1）表面烤油：使用角磨機(jī)沿著結(jié)合面方向打磨，打磨寬度約20-30mm，結(jié)合縫隙處打磨出滲約3mm，寬約5mm的“V”槽，然后用無水乙醇清洗干凈即可；

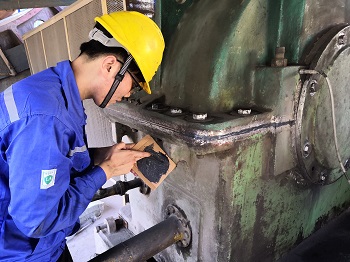

（2）按照比例1:1調(diào)和SD2240碳納米聚合物材料，然后涂抹至V型槽內(nèi)，因?yàn)镾D2240具備快速固化特性，可在2-3分鐘內(nèi)固化，將漏油點(diǎn)完全封堵；

（3）待SD2240完全固化，并觀察20分鐘，確定無滲漏點(diǎn)；

（4）打開單組份材料SD3010.此類才來具有300%的延展性，因?yàn)闇p速機(jī)工作狀態(tài)下有一定的振動性存在，所以用這種高延展性的材料進(jìn)行二次保護(hù)。

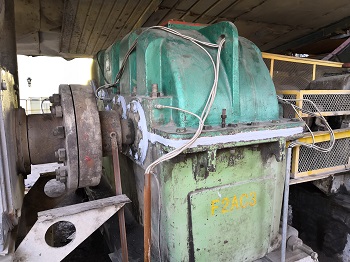

（5）將SD3010均勻涂抹至結(jié)合面處，將SD2240完全包裹，涂抹厚度約為2-3mm為宜，涂抹寬度不得超過表面整體打磨的寬度，完成減速機(jī)結(jié)合面滲漏油治理。

      從整個(gè)修復(fù)過程可以看出，索雷工業(yè)整個(gè)治理減速機(jī)滲漏油過程非常簡單快捷，無需繁瑣的工序步驟和大量的工具，但是修復(fù)過程中很多細(xì)節(jié)部分需要嚴(yán)格把控。http://m.adasnake.cn
