變壓器漏油老大難，這樣一招封堵（附帶案例）
漏油問(wèn)題是變壓器常見(jiàn)的故障，而且堵后復(fù)漏現(xiàn)象頻發(fā)，傳統(tǒng)的方法很難治理！
那針對(duì)變壓器漏油，難道就沒(méi)有可行的治理方法嗎？
其實(shí)，靠譜的工藝是有的。長(zhǎng)效的解決方案，也是有的！
但在回答這些問(wèn)題前，咱們要一起看一下，變壓器漏油難治理，到底難在哪？都有哪些痛點(diǎn)？
變壓器漏油治理的難點(diǎn)，源于設(shè)備工況、滲漏部位和傳統(tǒng)技術(shù)的多重限制，具體體現(xiàn)在五個(gè)方面。

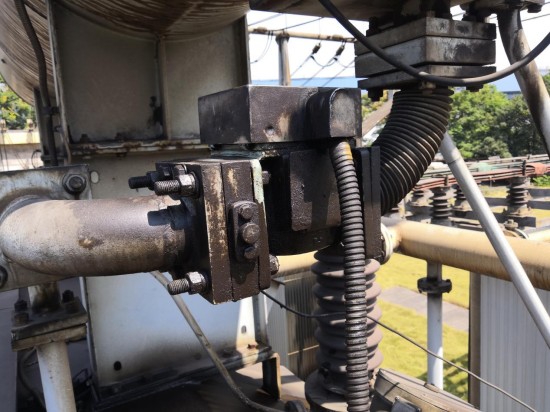

一是滲漏部位復(fù)雜且不規(guī)則，法蘭結(jié)合面、螺栓根部、瓷瓶密封處、加壓泵法蘭、焊縫等都是高頻滲漏點(diǎn)，而且有的部位空間狹窄、操作難度大。
二是老舊設(shè)備受熱脹冷縮影響，結(jié)合面間隙不斷變化，普通密封材料無(wú)法適配這種動(dòng)態(tài)工況。
三是變壓器多帶壓連續(xù)運(yùn)行，停機(jī)治理將產(chǎn)生高昂的產(chǎn)能損失，而傳統(tǒng)動(dòng)火焊接治理存在安全隱患，普通密封膠僅能治標(biāo)，易出現(xiàn)堵后復(fù)漏的情況。
四是特殊部位治理難度高，如瓷瓶與金屬結(jié)合處材質(zhì)差異大，打磨和粘結(jié)難度高，加壓泵法蘭受高壓沖擊，滲漏點(diǎn)更難封堵。

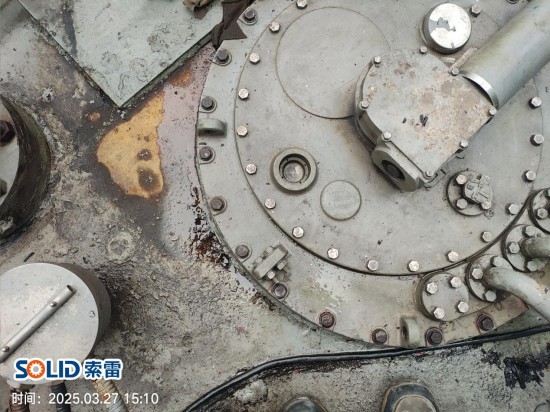

同時(shí)，變壓器滲漏多為“微量滲油”向“滴漏”發(fā)展，初期不易發(fā)現(xiàn)，待出現(xiàn)明顯漏點(diǎn)時(shí)，油液已對(duì)表面造成污染，增加了表面處理的難度，進(jìn)一步提升了治理工作的復(fù)雜性。
那什么樣的工藝，才能兼容性地解決以上這些堵漏難點(diǎn)？
今天，索雷工業(yè)針對(duì)變壓器漏油的行業(yè)痛點(diǎn)，已經(jīng)研發(fā)出 SD2240、SD7111C 等系列碳納米聚合物材料，形成一套適配電廠變壓器真實(shí)工況的標(biāo)準(zhǔn)化治理工藝，實(shí)現(xiàn)了漏油問(wèn)題的高效、長(zhǎng)效治理。
通過(guò)以下幾點(diǎn)優(yōu)勢(shì)，還有具體的治理過(guò)程，您就會(huì)更明白，索雷碳納米聚合物材料工藝，為何能在電力行業(yè)得到廣泛的實(shí)踐應(yīng)用。
一，適配帶壓在線施工，無(wú)需大面積拆改
索雷碳納米聚合物材料可實(shí)現(xiàn)變壓器帶壓在線堵漏，無(wú)需停機(jī)或僅需短時(shí)間停機(jī)維保，從根本上避免了因設(shè)備停機(jī)造成的高額產(chǎn)能損失，同時(shí)施工過(guò)程不動(dòng)火、不動(dòng)焊，消除了電力設(shè)備施工中的明火安全隱患，符合電廠的安全施工規(guī)范。
涂覆材料后數(shù)小時(shí)內(nèi)即可固化達(dá)到使用強(qiáng)度，能快速恢復(fù)設(shè)備正常運(yùn)行。
二，材料體系特性適配變壓器全工況需求
索雷碳納米聚合物材料形成了功能互補(bǔ)的產(chǎn)品體系，SD2240具備快速固化特性，適合直接封堵活性滲漏點(diǎn)，能快速阻斷油液滲漏；SD7101H流動(dòng)性差、不易流淌，適合治理變壓器下部螺栓、結(jié)合面等部位，避免因材料流淌造成涂覆不密實(shí)；SD7111C流動(dòng)性好、能自然淌平，涂覆后表面美觀，適合治理變壓器上部無(wú)滲漏或輕微滲漏部位，且三種材料均具備優(yōu)異的耐油性和耐腐蝕性，能長(zhǎng)期耐受變壓器油的介質(zhì)侵蝕。
三，粘結(jié)力強(qiáng)，適配多材質(zhì)多不規(guī)則部位
材料對(duì)鋼、鐵、鋁等金屬材質(zhì)以及陶瓷、絕緣子等非金屬材質(zhì)均有極高的粘結(jié)強(qiáng)度，能牢固附著在變壓器滲漏點(diǎn)表面。
同時(shí)碳納米聚合物材料具備良好的現(xiàn)場(chǎng)塑形性，無(wú)論變壓器砂眼、氣孔、裂縫，還是法蘭結(jié)合面、螺紋接頭、焊縫缺陷等不規(guī)則部位，都能實(shí)現(xiàn)無(wú)縫封堵，從根源上解決漏點(diǎn)封堵不徹底的問(wèn)題。
四，韌性優(yōu)異，適配設(shè)備動(dòng)態(tài)運(yùn)行工況
材料固化后形成的高強(qiáng)度密封層無(wú)接縫，且具備良好的韌性，能適應(yīng)變壓器運(yùn)行過(guò)程中因溫度變化產(chǎn)生的熱脹冷縮，有效補(bǔ)償結(jié)合面間隙變化，同時(shí)能扛住電廠設(shè)備長(zhǎng)期運(yùn)行中的振動(dòng)沖擊，避免因設(shè)備振動(dòng)導(dǎo)致密封層開(kāi)裂，實(shí)現(xiàn)一次涂覆長(zhǎng)效防護(hù)，解決了傳統(tǒng)材料堵后復(fù)漏的行業(yè)難題。
這些疊加優(yōu)勢(shì)，為變壓器一并解決了操作難度大、堵后易復(fù)漏、受熱脹冷縮影響、不耐油、帶壓難處理、成本高等漏油治理痛點(diǎn)。
但所謂七分材料三分施工，想要把這些疊加優(yōu)勢(shì)發(fā)揮到最大，自然也離不開(kāi)標(biāo)準(zhǔn)化的流程。
索雷針對(duì)變壓器漏油的治理，遵循前期勘查 - 現(xiàn)場(chǎng)預(yù)處理 - 材料涂覆施工 - 固化驗(yàn)收的標(biāo)準(zhǔn)化流程，同時(shí)根據(jù)不同滲漏部位、滲漏程度和設(shè)備工況進(jìn)行針對(duì)性調(diào)整，確保治理滲漏的效果。
一，前期勘查與方案制定

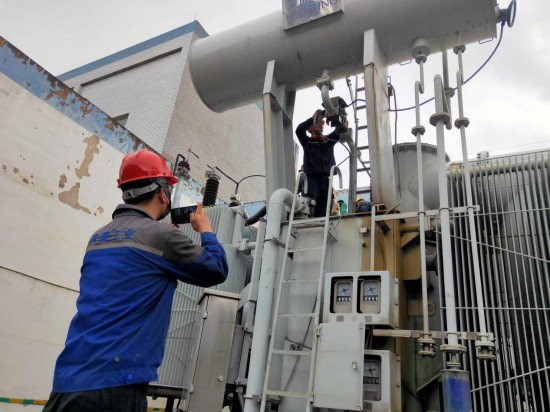

施工前通過(guò)現(xiàn)場(chǎng)勘查、視頻溝通等方式，明確變壓器的使用年限、運(yùn)行工況、滲漏部位、滲漏程度，判斷滲漏是因熱脹冷縮、螺栓松動(dòng)還是密封老化導(dǎo)致，結(jié)合勘查結(jié)果定制專(zhuān)屬施工方案，確定材料搭配和施工重點(diǎn)，同時(shí)提前準(zhǔn)備施工工具和防護(hù)用品，確保施工流程順暢。
二，現(xiàn)場(chǎng)預(yù)處理
預(yù)處理是堵漏成功的關(guān)鍵，核心要求是保證施工表面無(wú)松動(dòng)物、無(wú)油污，具體分為三步:
一是螺栓緊固，對(duì)滲漏部位的螺栓采用轉(zhuǎn)圈緊固 + 對(duì)角緊固的方式，避免用力過(guò)大導(dǎo)致螺栓滑絲，通過(guò)緊固減少結(jié)合面間隙，初步改善滲漏情況。
二是表面打磨，用角磨機(jī)、直磨機(jī)等工具對(duì)滲漏部位進(jìn)行打磨，露出金屬或陶瓷基材面并保證表面粗糙，提升材料粘結(jié)力，狹窄部位采用旋轉(zhuǎn)銼、金剛石磨頭等專(zhuān)用工具打磨。
三是清潔防護(hù)，用丙酮、酒精等清洗劑對(duì)打磨后的表面進(jìn)行清洗，去除油污和雜質(zhì)，同時(shí)對(duì)瓷瓶等易損傷部位用膠帶進(jìn)行防護(hù)，對(duì)無(wú)需施工的部位貼膠帶做分界，保證施工后表面美觀。
三，材料涂覆施工

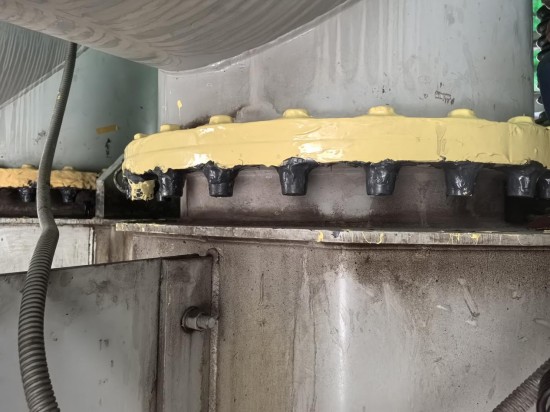

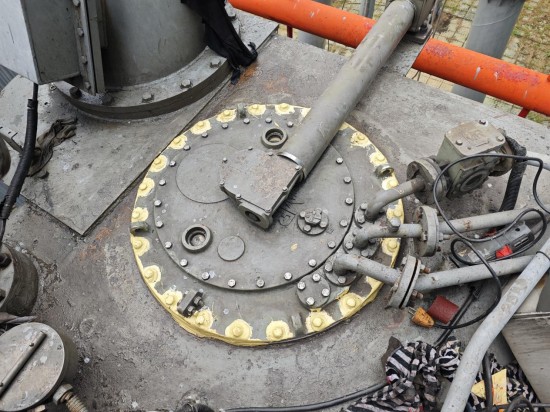

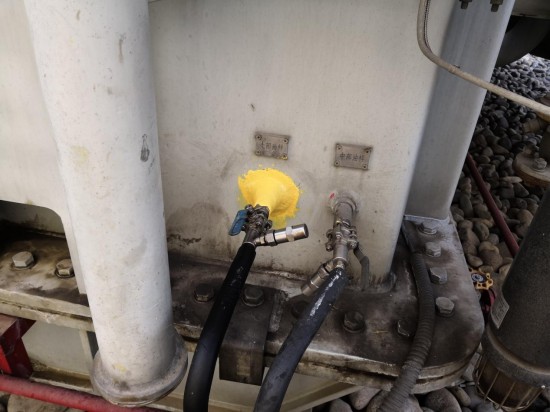

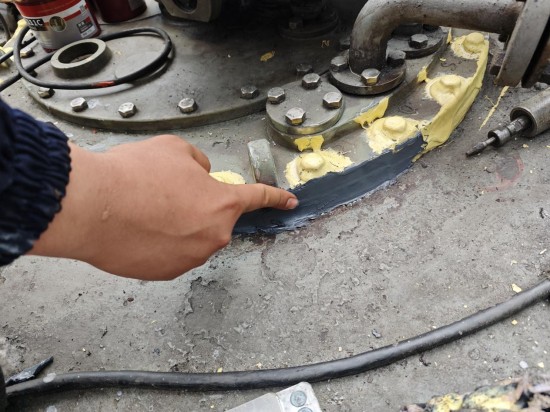

施工遵循先易后難、先堵后固、分部位施材的原則，核心要求是材料涂覆密實(shí)，無(wú)漏金屬、無(wú)氣孔。對(duì)于無(wú)滲漏部位，直接涂覆SD7101H或SD7111C，確保將基材完全覆蓋；對(duì)于有活性滲漏的部位，先用SD2240快速封堵漏點(diǎn)，觀察無(wú)滲漏后，再用SD7101H進(jìn)行加固，最后用SD7111C做表層覆蓋。
施工過(guò)程中材料調(diào)和遵循勤調(diào)少調(diào)原則，避免材料因固化過(guò)快造成浪費(fèi)。
四，固化驗(yàn)收與后期保障
材料涂覆完成后，根據(jù)環(huán)境溫度等待材料固化，固化過(guò)程中實(shí)時(shí)觀察是否有油液滲透、氣孔等問(wèn)題，若出現(xiàn)問(wèn)題及時(shí)進(jìn)行局部補(bǔ)涂。
固化完成后，對(duì)施工部位進(jìn)行全面檢查，確認(rèn)無(wú)滲漏、涂覆密實(shí)、表面平整后完成驗(yàn)收。同時(shí)為電廠提供后期技術(shù)指導(dǎo)，告知設(shè)備運(yùn)行中的注意事項(xiàng)，確保治理效果的長(zhǎng)效性。
如今，索雷碳納米聚合物材料已在多個(gè)電廠、工業(yè)企業(yè)的變壓器漏油治理中得到實(shí)踐應(yīng)用，解決了不同工況、不同滲漏部位的漏油問(wèn)題，為企業(yè)節(jié)省了大量的治理成本，同時(shí)推動(dòng)了電力行業(yè)變壓器漏油治理技術(shù)的升級(jí)。以下為其中三個(gè)典型應(yīng)用案例：

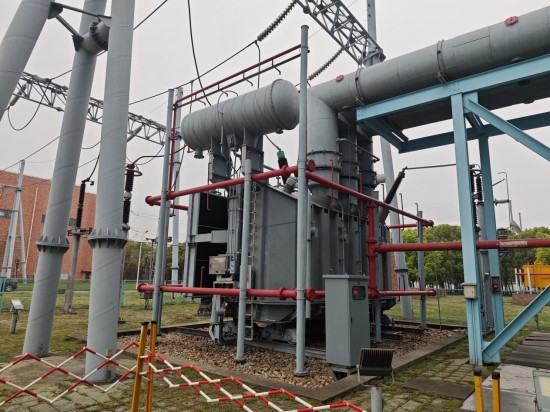

110KV老舊主變多部位滲漏治理

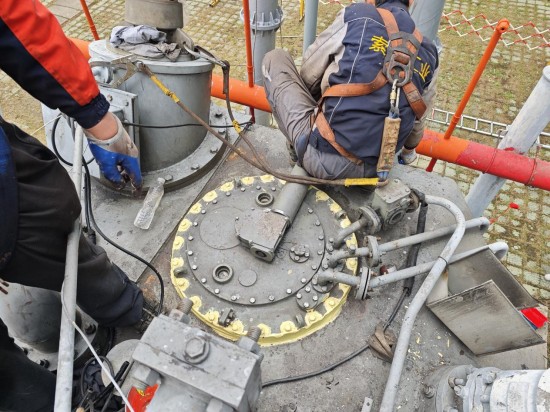

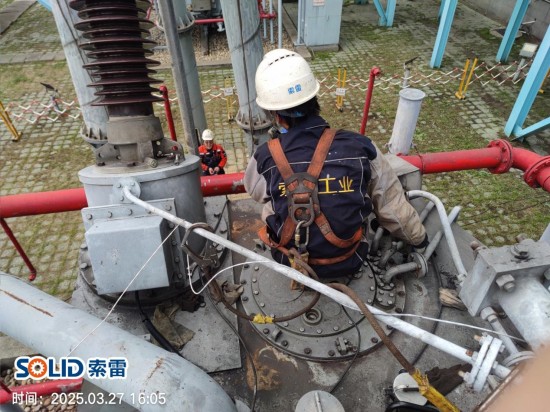

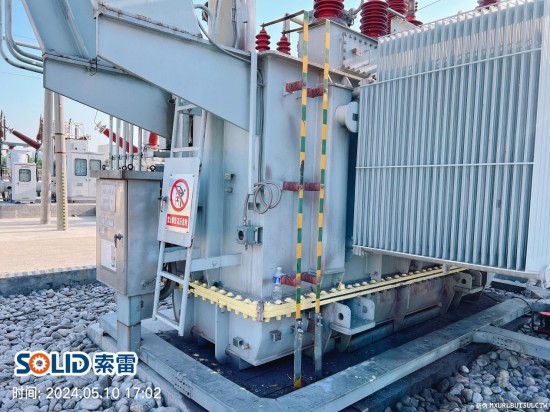

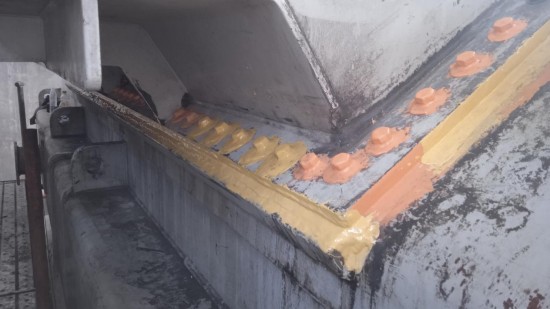

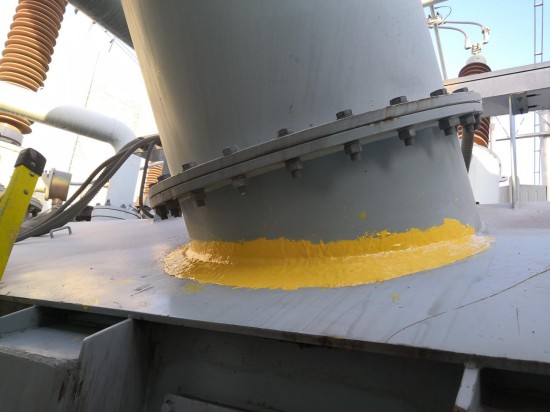

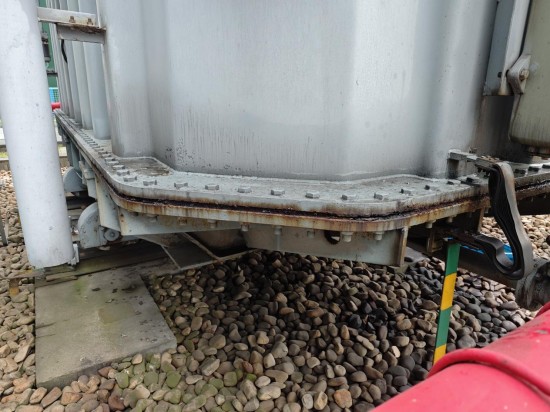

針對(duì)一臺(tái)使用13年的110KV主變壓器，因熱脹冷縮導(dǎo)致下部20米結(jié)合面、146個(gè)螺栓根部及上部升高座法蘭出現(xiàn)滲漏，且冬季滲漏尤為嚴(yán)重。索雷采用在線施工方式，先對(duì)漏油處進(jìn)行表面處理，再分部位采用SD2240、SD7101H、SD7111C搭配施工，僅利用設(shè)備短時(shí)間維保的停電窗口完成上部法蘭治理。
此次治理無(wú)需設(shè)備長(zhǎng)期停機(jī)，為企業(yè)節(jié)省了超百萬(wàn)元的停機(jī)產(chǎn)能損失，徹底解決了該變壓器10余年的滲漏難題，設(shè)備后續(xù)運(yùn)行無(wú)任何滲漏現(xiàn)象。

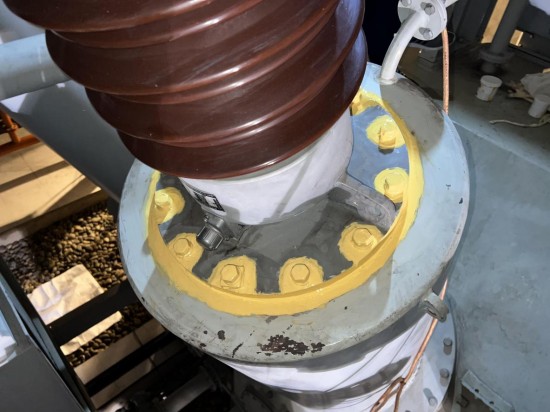

220KV主變瓷瓶密封滲漏治理

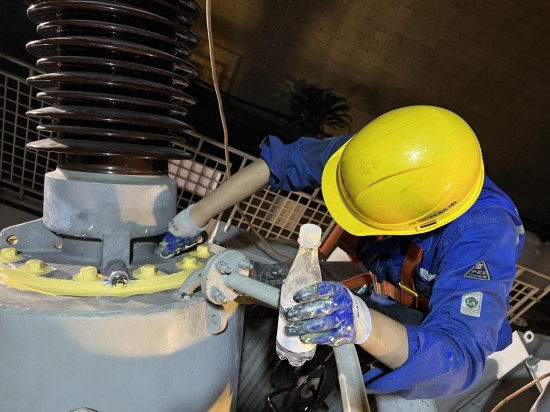

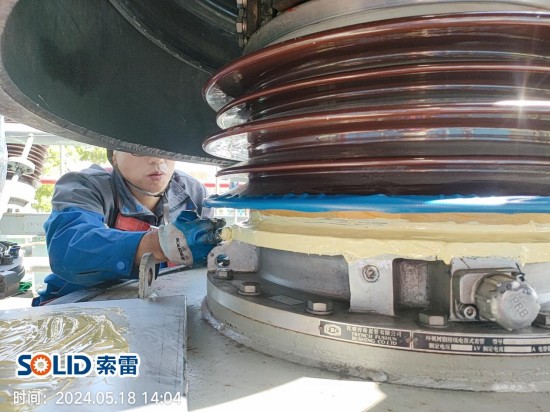

針對(duì)一臺(tái)使用20年的220KV主變壓器低壓端瓷瓶密封部位滲漏問(wèn)題，在設(shè)備停機(jī)檢修期進(jìn)行治理，采用金剛石磨頭對(duì)瓷瓶與鋁合金結(jié)合處進(jìn)行打磨，貼膠帶做好防護(hù)，通過(guò)SD2240+SD7101H+SD7111C 的三層涂覆工藝完成堵漏。
此次治理避免了設(shè)備開(kāi)機(jī)后滲漏擴(kuò)大導(dǎo)致的停機(jī)事故，相較于瓷瓶更換方案，為企業(yè)節(jié)省了數(shù)十萬(wàn)元的設(shè)備采購(gòu)和更換成本，同時(shí)施工周期僅3天，大幅縮短了設(shè)備檢修時(shí)間。
主變加壓泵法蘭高壓滲漏治理

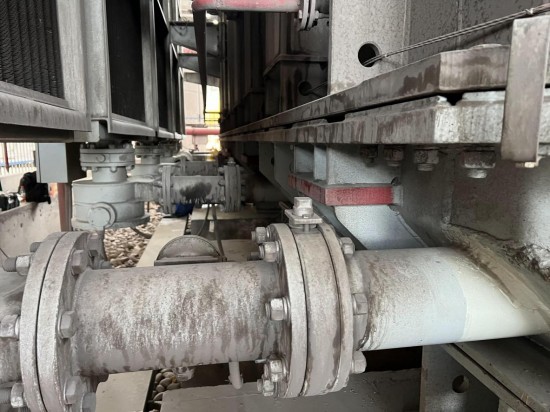

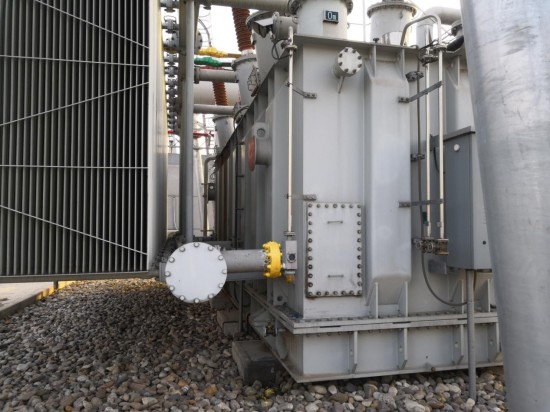

針對(duì)變壓器加壓泵法蘭因受高壓沖擊導(dǎo)致的反復(fù)滲漏問(wèn)題，摒棄傳統(tǒng)治理方案，采用索雷碳納米聚合物材料的施工方式，先清除失效材料，再用SD2240快速封堵高壓活性漏點(diǎn)，多層涂覆SD7101H提升密封層抗高壓能力，最終實(shí)現(xiàn)徹底堵漏。
該案例解決了電力行業(yè)高壓工況下變壓器法蘭滲漏的技術(shù)難題，為同類(lèi)高壓部位的漏油治理提供了可復(fù)制的施工方案，相較于傳統(tǒng)多次堵漏的方式，為企業(yè)節(jié)省了超50%的治理成本。
上述案例的成功實(shí)施，為電力行業(yè)變壓器漏油治理帶來(lái)了三大改變：
一是推動(dòng)了變壓器在線堵漏技術(shù)的普及，讓企業(yè)擺脫了對(duì)停機(jī)治理的依賴，解決傳統(tǒng)工藝難點(diǎn)。
二是為老舊變壓器延壽提供了有效解決方案，相較于設(shè)備更換，材料治理的成本要少太多，為企業(yè)節(jié)省了大量的設(shè)備更新資金，并大幅降低了治理過(guò)程中的產(chǎn)能損失。

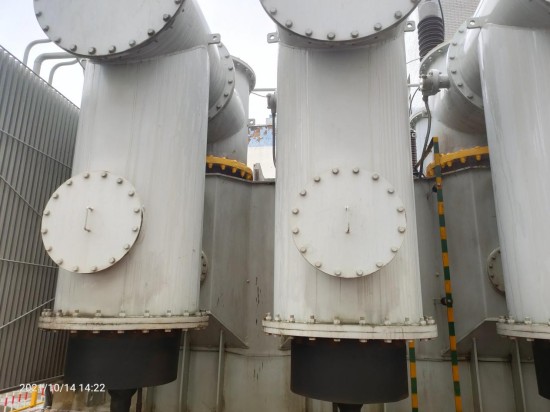

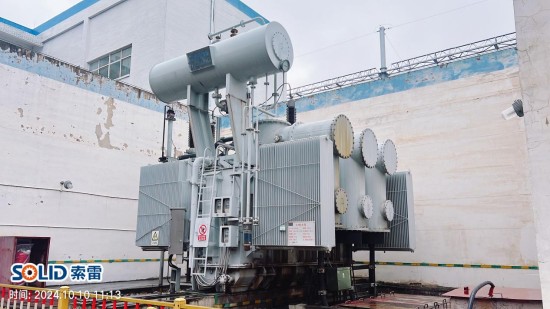

某水電站2號(hào)主變升高座法蘭滲漏，傳統(tǒng)方式需將變壓器移出至安裝間，檢修周期7-15天，預(yù)計(jì)費(fèi)用25萬(wàn)元，且需停機(jī)放油。采用碳納米聚合物材料在線治理后，僅用2天完成消缺，減少棄水損失約300余萬(wàn)元，節(jié)約檢修費(fèi)用20余萬(wàn)元。
三是該技術(shù)的推廣應(yīng)用，使變壓器漏油治理從傳統(tǒng)的“停機(jī)-放油-拆卸-更換”模式，轉(zhuǎn)變?yōu)?/span>“在線-快速-長(zhǎng)效”的新模式。企業(yè)可以在設(shè)備正常運(yùn)行或短暫停機(jī)期間完成治理，大幅降低了對(duì)生產(chǎn)的影響。
更重要的是，索雷在施工中為企業(yè)提供技術(shù)指導(dǎo)，讓企業(yè)技術(shù)人員掌握基礎(chǔ)的堵漏技巧，實(shí)現(xiàn)了簡(jiǎn)單滲漏問(wèn)題自主處理，遇到突發(fā)問(wèn)題可以快速響應(yīng)，不必完全依賴外部檢修力量，提升了企業(yè)設(shè)備運(yùn)維的自主能力。
變壓器漏油治理是電力設(shè)備運(yùn)維中的重點(diǎn)和難點(diǎn)，其治理效果直接關(guān)系到設(shè)備運(yùn)行的安全性和經(jīng)濟(jì)性。
索雷碳納米聚合物材料憑借帶壓在線施工、多材質(zhì)粘結(jié)、適配動(dòng)態(tài)工況等核心優(yōu)勢(shì)，結(jié)合標(biāo)準(zhǔn)化的施工工藝和針對(duì)性的部位處理技巧，打破了傳統(tǒng)治理方法的局限，實(shí)現(xiàn)了變壓器漏油問(wèn)題的高效、長(zhǎng)效治理。
在電力行業(yè)向節(jié)能、高效、智能發(fā)展的背景下，索雷碳納米聚合物材料為變壓器設(shè)備的運(yùn)維保障提供了新的技術(shù)路徑，其在多個(gè)案例中的成功應(yīng)用，也驗(yàn)證了材料與工藝對(duì)電廠真實(shí)工況的適配性。
未來(lái)，隨著該技術(shù)的進(jìn)一步推廣和優(yōu)化，將為更多電力企業(yè)解決變壓器漏油難題，助力電力設(shè)備實(shí)現(xiàn)更穩(wěn)定、更經(jīng)濟(jì)的運(yùn)行。
